Capaz y versátil
LS-1881
El LS-1881 consta de una unidad controladora basada en Windows® que puede manejar hasta 8 unidades neumáticas independientes para lograr tasas de producción de alta velocidad. Este paquete de prueba de fugas también se puede utilizar para probar simultáneamente varias cavidades en una sola pieza de producción. Utilizando el mismo sensor de presión diferencial (DPS) patentado que el probador de fugas de aire LS-1842, la unidad LS-1881 permite una amplia variedad de funciones de control de calidad, así como una operación simple, todas vistas y controladas desde una pantalla grande y completa. Panel LCD táctil a color.

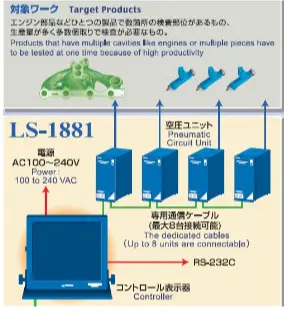

Unidades de circuitos neumáticos múltiples
Con la capacidad de conectar hasta 8 unidades, el LS-1881 reduce los costos de instalación y el espacio requerido para operar. Esto permite la máxima eficiencia y productividad en un espacio limitado.

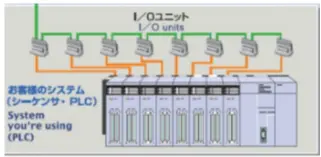

Cableado simple
Gracias a la simplicidad del cableado, el LS-1881 reduce en gran medida el número de horas de construcción de la máquina. Además, permite instalar unidades de E/S directamente en la placa de control, proporcionando una conexión sencilla entre las unidades del circuito neumático.

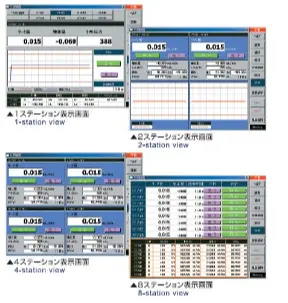

Pantalla de medición selectiva
El LS-1881 permite la selección de diferentes tipos de visualización como valor de compensación, presiones de prueba y otros, así como el valor de fuga. Diferentes modos logran esta característica, brindando al usuario la capacidad de seleccionar una, dos, cuatro u ocho mediciones al mismo tiempo.

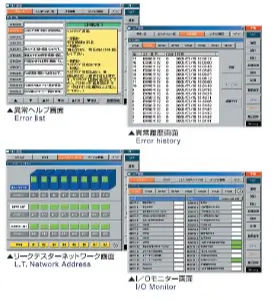

Modo de ayuda sustancial
El contenido del modo de ayuda permite al usuario mostrar listas de errores y causas probables para limitar el origen del problema. Cuando el LS-1881 presenta una falla, verifica instantáneamente el estado de las señales de entrada y salida en la pantalla del monitor de E/S.

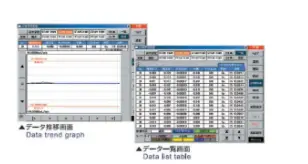

Funciones de control de calidad
El LS-1881 permite hasta 1000 valores de datos por estación y se pueden representar gráficamente directamente en la máquina con la función de control de calidad (QC). Luego, los datos medidos se pueden analizar mediante una computadora para su posterior comprensión y manipulación a través de un dispositivo USB.
Características del producto
Características estándar
Circuito neumático inteligente II
Retención de carga
Calibración
Límites de fuga
Compensación de deriva
Auto diagnóstico
Prevención de interferencias de escape
Protección del sensor (soplado de aire de escape)
Protección del sensor (válvula de escape externa)
Grupo
Comprobación del rendimiento de la válvula
Neumática Comprobación de la sensibilidad del DPS
Equipo de válvulas
Ahorro de peso
Alta capacidad de flujo
Se utiliza para detectar la ubicación de la fuga.
Medición del volumen interno equivalente
K (Ve) Calibración de rango y compensación del sensor de presión diferencial
Prueba de calibración de rango y compensación del sensor de presión
Configuración de límite de dos niveles (DET HH, DET Hi, DET Lo, DET LL)
Reducción de ruido
Masterización
la media
telefono fijo movil
Rendimiento de la válvula
Sensibilidad del DPS en neumática
Válvula de cierre abierta/cerrada
Compensación del sensor
rendimiento de la CPU
Control del tiempo de escape de las unidades del circuito neumático
Limpieza del circuito neumático al final de cada ciclo de prueba.
Se requiere una unidad de válvula de escape externa separada (G3-M)
Sincronizar el inicio y el final (escape) de la estación seleccionada
Especificaciones generales
Presión diferencial
Lectura mínima
Precisión de lectura
Rango de sensores
Presión de prueba
0,1Pa
± 2,5% de la lectura ± 1 Pa
± 2,5% de la lectura ± 1 Pa for a range greater than 50 Pa
± 2 Pa para un rango de 0-50 Pa
± 1500Pa
5 mPa
Pantalla
Exactitud de la prueba
Tasa de fuga
Volumen interno equivalente
mPa, kPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg) * 1
Pa, kPa, ml/s, ml/min, l/min
(mmH20, pulg.H20, mmHg, pulg.3/min, pulg.3/d) * 1
mL, L (pulg3, pies3) * 1
Número de estaciones
Hasta 8 estaciones
Número de canales
32 canales (0 ~ 31)
